干簧技術講堂——第二課

2021-09-13 10:46:09

“通過觀察磁通量的磁力線和磁體的工作方式，可以了解磁體對干簧開關操作的影響。”

干簧開關是一種電磁開關，用于控制電路中的電流。它有兩個簧片，處于密封的玻璃外殼中，整體結構非常簡單，玻璃的膨脹溫度系數與NiFe簧片完全匹配。干簧開關的基本操作是在將其靠近永久磁鐵時發生的，各個簧片都被磁鐵的吸引力所磁化。

1、磁鐵相互作用

當將永磁體（如下所示）置于干簧開關附近時，簧片被磁化后具有磁極性，如圖所示。當外部磁場變得足夠強時，簧片因磁性吸引力閉合。干簧簧片已經過退火處理，確保去除殘留磁性。所以撤除磁場時，簧片上的磁場也會完全消散。如果簧片上有磁性殘留，開關特性將發生變化。

2、磁通線

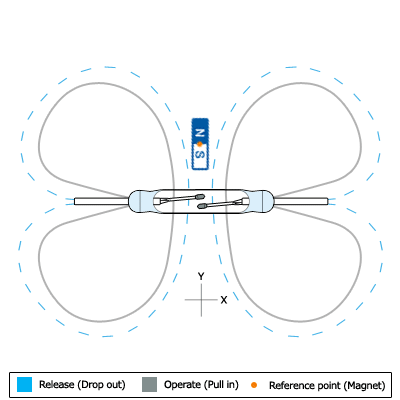

磁通線是由磁鐵產生的不可見力，磁鐵會產生能量，使觸點受感應而斷開和閉合。一旦磁鐵穿過閉合線，然后穿過斷開線進入不可見磁場，它就會基于感測關閉點和感測斷開點開始啟動干簧傳感器循環。只要磁體停留在閉合區域之內，觸點就保持閉合。一旦磁鐵處于或離開斷開區域，觸點將始終斷開。

3、磁鐵的工作方式

磁鐵與干簧開關配合使觸點受感應的工作方式分為幾種。第一種是使磁鐵垂直于干簧開關，然后將其向下和向后移動，這樣磁鐵將穿過磁通線，觸點斷開然后再次閉合。使觸點受感應的另一種方法是使磁鐵與干簧開關平行，然后根據與干簧開關平行的位置上下或左右移動磁鐵。如果磁鐵在開關上方平行，則可以上下移動以引起斷開和閉合，如果在側面，則可以左右移動以引起斷開和閉合。最后一種方法是，當磁鐵在干簧開關觸點的中心凸角上居中并在其軸上來回旋轉90度時，導致觸點閉合，然后在每次旋轉90度后斷開。許多應用使用這種方法來計數機械旋轉次數，然后將旋轉轉換為特定功能。

將永磁體旋轉90度來觀察磁體相互作用，由于極性改變，干簧開關因極性改變而操作多次。

4、干簧開關如何通過磁鐵工作

干簧傳感器由一個干簧開關和一個磁鐵組成，幾乎可以用于任何類型的控制開關功能應用。干簧開關大部分用于控制電路以及液位檢測與監控，如咖啡機，汽車零件等。磁鐵穿過干簧開關的影響范圍而移動，是導致磁通量與靈敏度波瓣陣列相互作用的原因。如果沒有磁體，則無移動機制，干簧開關將無法工作。

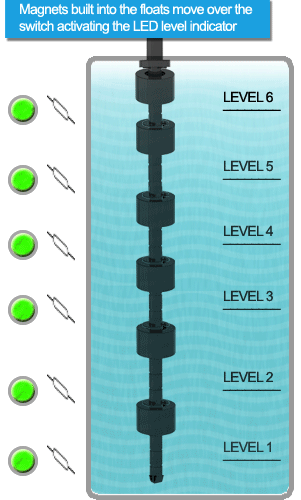

說明：干簧開關用于許多需要感測或監測單個，多個或連續液位的應用中。在下面的示例中，當浮子相對于液位上下移動時，內嵌在浮子中的永磁體會激活干簧開關。激活每個開關后，狀態LED燈會更改顏色以指示當前液位。使用干簧開關技術的液位傳感器可應用于檢測水，油，柴油，汽油，冷卻液，制動液和其他水或石油液體液位（垂直或水平安裝以及固定或可移動的儲水罐或儲油罐中）。

干簧傳感器的應用領域不斷擴大，了解磁鐵與干簧開關之間的影響是成功應用干簧傳感器的關鍵。Standex團隊隨時待命，通過我們的“合作-解決-交付”方法來滿足各個行業以及全球客戶不斷變化的需求。
