電磁繼電器是怎樣工作的？電磁繼電器的工作原理介紹

2018-11-12 11:12:08

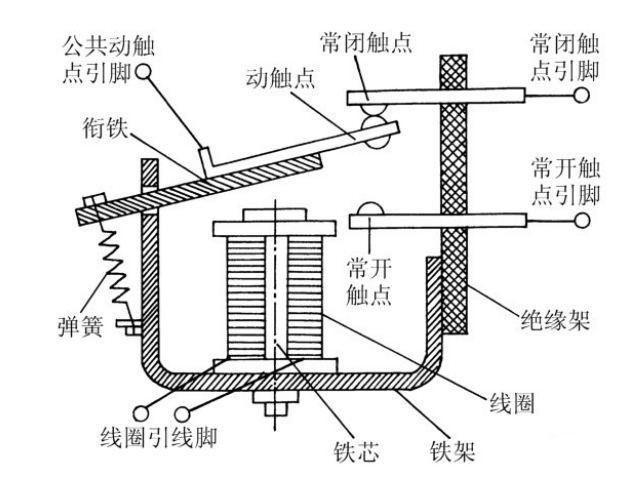

靜觸點包括常閉觸點、常開觸點兩種。平時，動觸點與常閉觸點接通。只要在線罷兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸弓的作用下克服彈簧的返回拉力吸向鐵芯，從而帶動動觸點與常閉觸點分離，與常開觸點接通。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力下返回原來的位置，于是動觸點與常閉觸點恢復接通，與常開觸點分離。

由此可見，隨著電磁繼電器的通電和斷電，通過觸點組就可以輕松實現對被控電路的開或關控制。由于通過線圈的工作電流與觸點之間沒有電的聯系，所以控制電路與被控制電路之間在電氣上是完全隔離的。

對于電磁繼電器的各個觸點：在線圈未通電的條件下，處于斷開狀態的觸點為“常開觸點”，處于接通狀態的觸點為”常閉觸點”

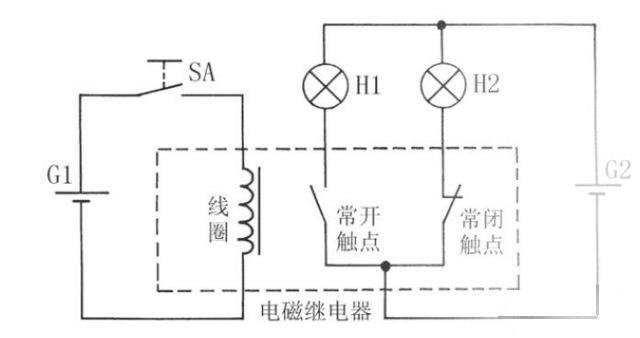

電磁繼電器的工作原理可以通過“下圖所示的實驗電路來進一步說明：當開關SA斷開時，電磁繼電器的線圈沒有電流流過，線圈沒有磁場產生，電磁繼電器處于“釋放”狀態，其常開觸點斷開、常閉觸點閉合, 燈泡H1不亮，H2亮。當開關SA閉合時，電磁繼電器的線圈中有電流流過，線圈產生磁場，吸合內部銜鐵，使電磁繼電器處于“吸臺”狀態，

其常開觸點閉合、常閉觸點斷開，結果燈泡H1亮、H2滅。可見，電磁繼電器是一種利用電磁原理來控制觸點開關通、斷的器件，它一般是利用一種電回路去控制另一種電回路，這也是“繼電器”一詞的來歷
